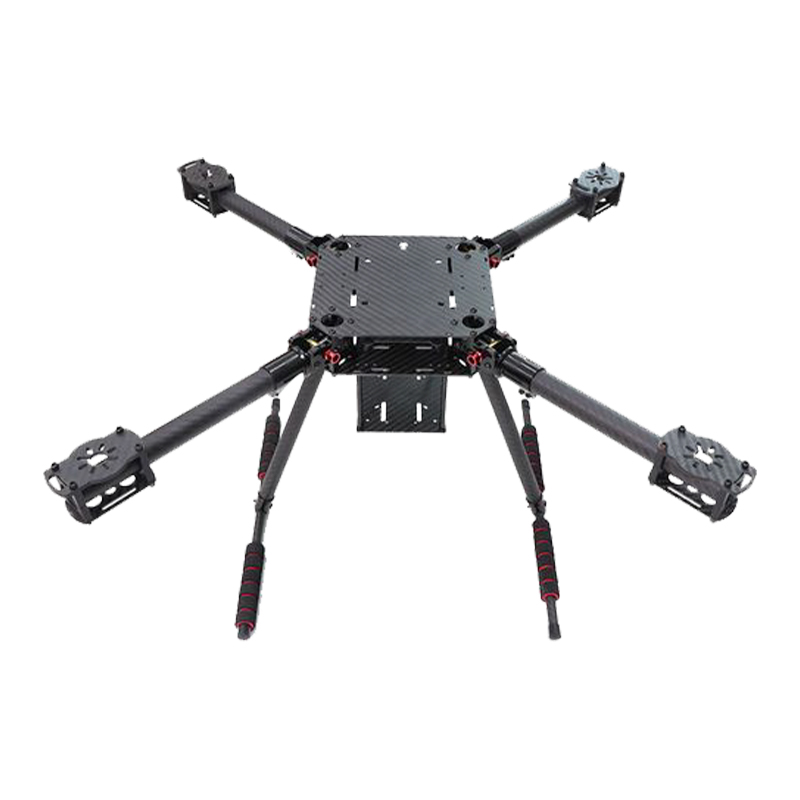

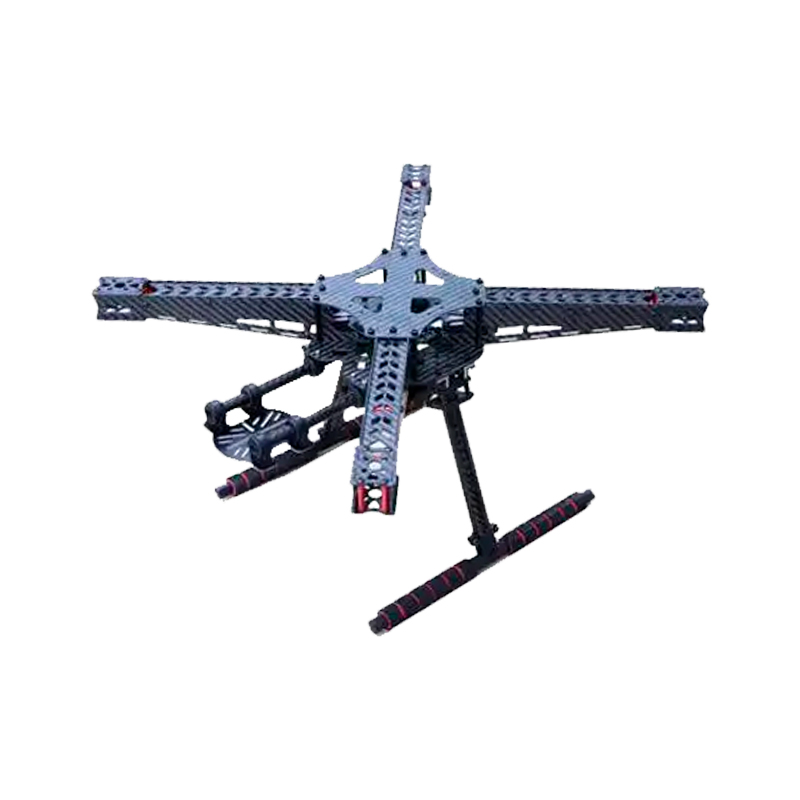

Tren de aterizare pentru vehicule aeriene fără pilot (UAV) din fibră de carbon

Trenul de aterizare este o componentă cheie pentru drone la aterizare și trebuie să reziste la sarcini de impact uriașe. Materialele compozite din fibră de carbon, printr-un design structural rezonabil, cum ar fi utilizarea structurilor sandwich tip fagure, nu numai că reduc greutatea, ci și îmbunătățesc absorbția energiei și capacitățile de absorbție a șocurilor, ceea ce poate proteja siguranța dronelor la aterizare.

Contactaţi-ne
Anterior：Nu a existat niciun produs anterior.Următorul：Capotă externă a capotei pentru dronă din fibră de carbon
domeniu de aplicare
CLASA AEROSPAȚeuALĂ · ÎMPAGATĂ ÎN VACUUM
Tren de aterizare pentru vehicule aeriene fără pilot (UAV) din fibră de carbon
Trenul de aterizare UAV din fibră de carbon este o componentă structurală proiectată pentru sisteme de aeronave fără pilot cu mai multe rotoare și cu aripi fixe. Construit din fibră de carbon țesătură twill 3K și întărit cu rășină epoxidică, acest sistem de aterizare utilizează un raport mare rezistență-greutate pentru a minimiza greutatea maximă la decolare a aeronavei (MTOW). Trenul de aterizare este fabricat printr-un proces de ambalare cu vid sau autoclavă, asigurând o grosime constantă a peretelui și o integritate structurală internă. Profilul său raționalizat este proiectat pentru a reduce rezistența aerodinamică în timpul zborului, în timp ce proprietățile inerente de amortizare a vibrațiilor compozitelor din fibră de carbon protejează senzorii de la bord și sarcinile utile ale cardanului în timpul secvențelor de aterizare.
40-60% Mai usor decat aluminiul
5-100 kg Capacitate de încărcare (MTOW)
-40 până la 80°C Raza de operare
Specificatii tehnice
Compoziția materialului Fibră de carbon Toray / Matrice de rășină epoxidică
Finisaj de suprafață Twill 3K mat / lucios sau țesătură simplă
Reducere în greutate Cu 40% - 60% mai ușor decât alternativele din aliaj de aluminiu
Capacitate de încărcare Scalabil de la 5 kg la 100 kg MTOW
Stabilitate termică Raza de operare from -40°C to 80°C
Avantajele de bază
Rezistență mare la tracțiune Rezistenta la coroziune Rezistenta la oboseala Absorbția vibrațiilor Compatibil EMC
Matricea compozită disipează energia cinetică la impact, reducând stresul mecanic transferat fuselajului.
01
Rezistență mare la tracțiune
Oferă suport rigid pentru UAV-uri grele, menținând geometria structurală în condiții de sarcină utilă maximă.
02
Rezistenta la coroziune
Spre deosebire de componentele metalice, fibra de carbon nu se oxidează, ceea ce o face potrivită pentru operațiuni maritime și de coastă.
03
Rezistenta la oboseala
Rezistă la înmuierea structurii în timpul ciclurilor repetate de aterizare, extinzând ciclul de viață operațional al corpului aeronavei.
04
Absorbția vibrațiilor
Matricea compozită disipează energia cinetică la impact, reducând stresul mecanic transferat fuselajului.
05
Compatibilitate electromagnetică
Proiectat cu degajări care minimizează interferența cu antenele GPS montate în partea de jos sau modulele de transmisie.
[A]
Drones de pulverizare agricole
Sprijină greutatea mare a rezervoarelor de lichid și a hardware-ului de pulverizare. Rezistența chimică a fibrei de carbon asigură ca angrenajul să nu se degradeze atunci când este expus la îngrășăminte sau pesticide.
[G]
Cartografie și topografie geospațială
Oferă o platformă stabilă și ușoară pentru scanerele LiDAR și camerele multispectrale. Reducerea greutății se traduce direct într-o rezistență crescută la zbor pentru misiunile de cartografiere pe suprafețe mari.
[S]
Operațiuni de căutare și salvare (SAR).
Permite implementarea rapidă în diverse medii. Construcția robustă permite aterizările pe terenuri denivelate sau nepregătite fără deformarea permanentă a barelor.
Instrucțiuni de întreținere și operaționale
Precauții de instalare
1 Utilizați drivere limitatoare de cuplu atunci când fixați șuruburile de montare pentru a preveni strivirea laminatului compozit.
2 Instalați garnituri de amortizare din cauciuc între suportul trenului de aterizare și placa din fibră de carbon pentru a izola și mai mult vibrațiile de înaltă frecvență ale motorului.
Inspecție și depozitare
I Inspecție de impact: După orice aterizare dură, inspectați suprafața pentru delaminare sau fracturi ale firului de păr. Componentele din fibră de carbon deteriorate trebuie înlocuite imediat, deoarece nu pot fi îndreptate sau sudate.
II Expunerea la UV: În timp ce este tratată cu acoperiri rezistente la UV, depozitarea pe termen lung ar trebui să fie într-o zonă umbrită pentru a preveni degradarea rășinii de-a lungul anilor de funcționare.
III curatenie: Folosiți detergenți neabrazivi; evitați curățanții pe bază de solvenți care pot afecta finisajul cu rășini epoxidice.
i Certificat pentru aplicații UAV de până la 25 kg per bară de aterizare (sarcină statică). Geometrie personalizată disponibilă pentru anumite aeronave. Inspecția lotului include testarea cu ultrasunete pentru goluri interne.
