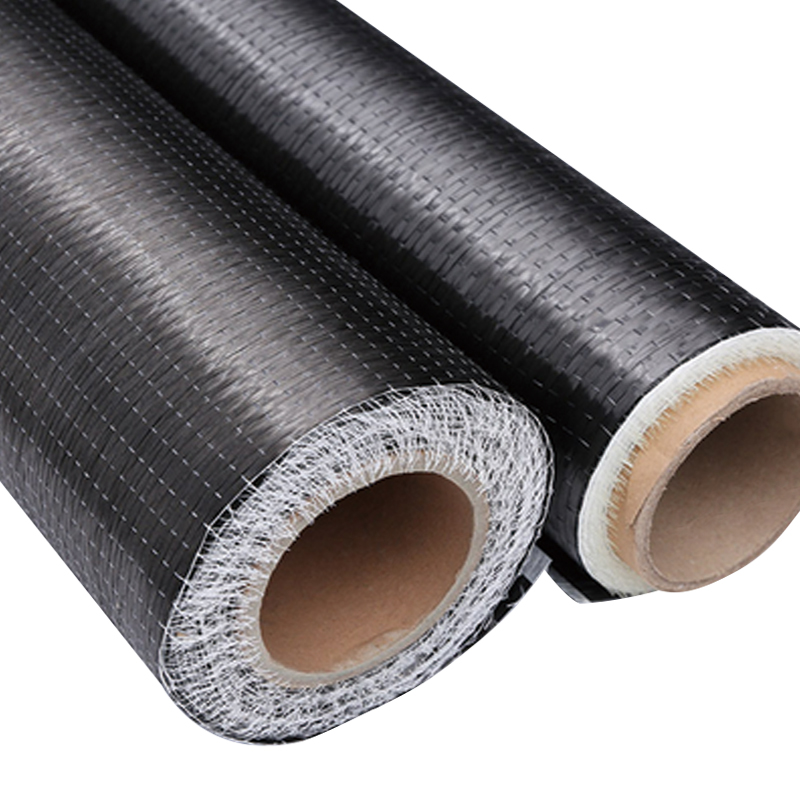

Țesătură de întărire UD unidirecțională cu fibră de carbon foarte flexibilă

Pânza de armare UD unidirecțională din fibră de carbon foarte flexibilă este un material compozit de înaltă performanță care utilizează fibre de carbon dispuse unidirecțional ca materiale de armare. Are putere, modul și rezistență la oboseală. Flexibilitatea sa facilitează montarea suprafețelor structurale complexe și este potrivită pentru armarea substraturilor de diferite forme. Este utilizat pe scară largă în repararea și armarea clădirilor, podurilor și echipamentelor industriale. În comparație cu oțelul tradițional, este mai ușor, mai rezistent la coroziune și are o construcție convenabilă și eficientă.

Contactaţi-ne
Anterior：Țesătură simplă din fibră de carbon 1k/3k/12kUrmătorul：Niciun produs următor
domeniu de aplicare

Caracteristicile produsului

  • Ușoare, densitatea este de doar 1/4 din oțel.
  • Rezistență ridicată
  • Flexibilitate ridicată și aplicabilitate ridicată pentru componente cu forme complexe.
  • Construcție convenabilă, nu necesită utilaje mari, eficiență ridicată a construcției.
  • Rezistent la coroziune, rezistent la acizi, rezistent la alcali, rezistent la sare și rezistent la diferite medii dure.
Întărire Întindere Intensitate Întindere Modulul Alungirea Greutate（g/㎡）
T300-12000 ≥3500Mpa ≥230Gpa ≥1,5% 198
T300-12000 ≥3500Mpa ≥230Gpa ≥1,5% 396
T700S-12000 ≥4900Mpa ≥240Gpa ≥2,1% 400
T700S-12000 ≥4900Mpa ≥240Gpa ≥2,1% 800
T800S-12000 ≥5800Mpa ≥294Gpa ≥2,0% 515
T800S-12000 ≥5800Mpa ≥294Gpa ≥2,0% 1030
Aplicații: armarea grinzilor, stâlpilor, pereților, plăcilor de pardoseală, stâlpilor și punctelor structurii grinzi-stâlpi ale componentelor clădirii.

Putem proiecta și produce țesături conform cerințelor clienților (cele de mai sus sunt doar o parte a afișajului)

UNIDIRECTIONAL · GRAD LA TRACȚIE
Țesătură de întărire UD cu fibră de carbon foarte flexibilă
Țesătură de armare unidirecțională cu fibră de carbon fabricată din filamente continue Toray T700S și T800S. Greutatea suprafeței fibrelor variază de la 100 g/m² la 600 g/m² cu dimensionare opțională termoplastică sau compatibilă cu epoxi. Structura țesăturii este alcătuită din fibre de carbon paralele ținute împreună de o țesătură ușoară sau fire de bătătură, oferind o aliniere a fibrelor de 85-95% în direcția sarcinii primare. Acest material prezintă un modul de tracțiune de 230-294 GPa și rezistență la tracțiune de 4.900-5.900 MPa, în funcție de calitatea fibrei selectate. Sistemul flexibil de liant permite țesăturii să se conformeze suprafețelor curbe ale matriței fără flambaje ale fibrei sau concentrații de stres induse de crimpare.
100-600 g/m² Gama de greutate ariei
230-294 GPa Modulul de tracțiune
4.900-5.900 MPa Rezistenta la tractiune
Avantajele de bază
01
Aliniere mare a fibrelor
85-95 la sută din fibre orientate în direcția sarcinii, maximizând rigiditatea și rezistența specifică pe unitatea de greutate a laminatului compozit.
02
Sistem de liant flexibil
Pulberea termoplastică sau dimensionarea pe bază de epoxid menține flexibilitatea țesăturii pentru operațiunile de așezare manuală și de plasare automată a benzii fără denaturarea fibrei.
03
Control uniform al grosimii
Tehnologia de împrăștiere a fibrelor atinge o toleranță la grosime de plus/minus 5 procente, reducând zonele bogate în rășină și îmbunătățind consolidarea laminatului.
04
Greutate personalizată a fibrei
Disponibil în trepte de 100 g/m² de la 100 la 600 g/m², permițând potrivirea precisă a programului straturilor laminate la cerințele structurale.
Specificatii tehnice
Tipul fibrei Toray T700S / T800S / T1100G
Opțiuni de dimensionare Compatibil cu epoxi/termoplastic (PA, PPS)
Greutatea suprafeței fibrelor 100, 150, 200, 300, 400, 600 g/m²
Latime standard 300 mm, 600 mm, 1.200 mm
Material de bordură Poliester / Fibră de sticlă / Nici unul
Perioada de valabilitate 12 luni la 5-25°C, <60% RH
Scenarii de aplicare
[A]
Structuri aerospațiale: Barele aripilor, rigidizările fuselajului și nervurile suprafeței de control care necesită armătură unidirecțională pentru a rezista la sarcini de încovoiere.
[B]
Componente auto: Casete de blocare, stâlpi B și tăvi structurale pentru baterii, unde rigiditatea personalizată reduce masa totală a vehiculului.
[C]
Echipament sportiv: Cadre de biciclete, undițe de pescuit și bețe de hochei care necesită rigiditate specifică ridicată cu răspuns la încovoiere controlat.
[D]
Energia eoliană: Capace și benzi de forfecare pentru palete compozite ale turbinelor eoliene, oferind rezistență la oboseală pe o durată de viață de 20 de ani.
Note materiale
Verificarea alinierii fibrei: Abaterea unghiului de la orientarea intenționată de 0 grade este menținută sub 1,5 grade, verificată prin microscopie optică conform ASTM D6856.
Compatibilitate cu impregnare: Chimia de dimensionare se potrivește cu sistemele de rășini epoxidice, vinilester și poliester. Compatibilitate cu BMI și rășini esterice cianate disponibile la cerere.
Consolidare în vid: Procedura de degazare recomandată înainte de infuzia cu rășină pentru a elimina aerul prins între câlți și pentru a obține o fracțiune de volum de fibre de 55-65 la sută.
Manipulare și depozitare
01 Depozitați țesătura în pungi de plastic sigilate cu desicant pentru a preveni absorbția umidității, care poate afecta performanța de dimensionare și caracteristicile de udare a rășinii.
02 Tăiați folosind cuțite drepte sau mese automate de tăiere; evitați îndoirile ascuțite sau șifonările care pot introduce alinierea greșită sau ruperea fibrelor.
03 Îndepărtați folia de protecție imediată înainte de întindere. Țesătura expusă la condiții ambientale mai mult de 8 ore trebuie condiționată în mediul de întindere.
04 Tensiunea ruloului în timpul distribuirii nu trebuie să depășească 5 N pentru a preveni întinderea stratului de liant termoplastic.
Întrebări comune
Cum se determină greutatea corectă a suprafeței pentru un layup?
Calculați grosimea necesară a laminatului folosind formula fracției de volum a fibrei: t = (greutate pe zonă) / (densitatea fibrei x Vf). Pentru material de 300 g/m² la 60% Vf, grosimea stratului întărit este de aproximativ 0,27 mm.
Se poate folosi țesătura UD în combinație cu țesături?
Da. Straturile UD plasate în mai multe orientări (0°, 90°, ±45°) pot fi intercalate cu straturi de suprafață țesătură pentru a îmbunătăți finisarea suprafeței și rezistența la impact, menținând în același timp rigiditatea.
Ciclu optim de întărire pentru materialul UD impregnat cu epoxi
Întărire recomandată: 120°C timp de 2 ore, post-polimerizare la 180°C timp de 2 ore (pentru epoxidici auto și aerospațiali). Presiunea sacului de vid minim 0,08 MPa. Viteza de încălzire 2-3°C pe minut.
Care este unghiul maxim de cădere a stratului permis?
Pliurile pot fi terminate cu un raport de rampă de 10:1 (lungime:grosime) pentru a preveni concentrarea tensiunilor în locațiile de cădere a stratului. Eșalonați punctele de terminare cu 5-10 mm.
i Certificari materiale disponibile: AS9100D pentru aplicații aerospațiale, IATF 16949 pentru automobile. Greutăți și lățimi personalizate ale fibrelor disponibile cu termen de livrare de 4-6 săptămâni. Probe de testare din fiecare lot de producție conform ASTM D3039.
