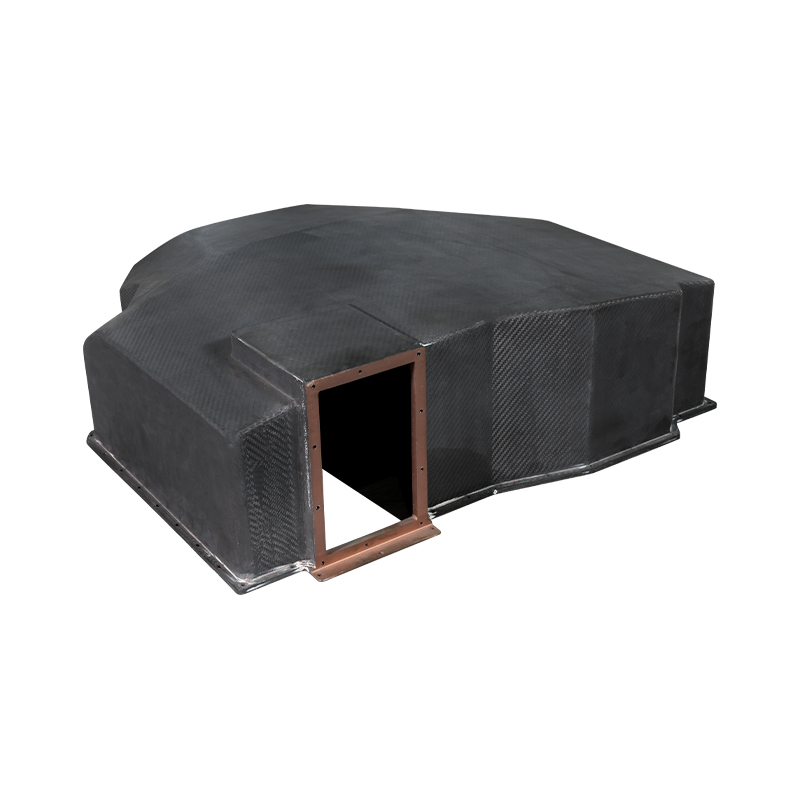

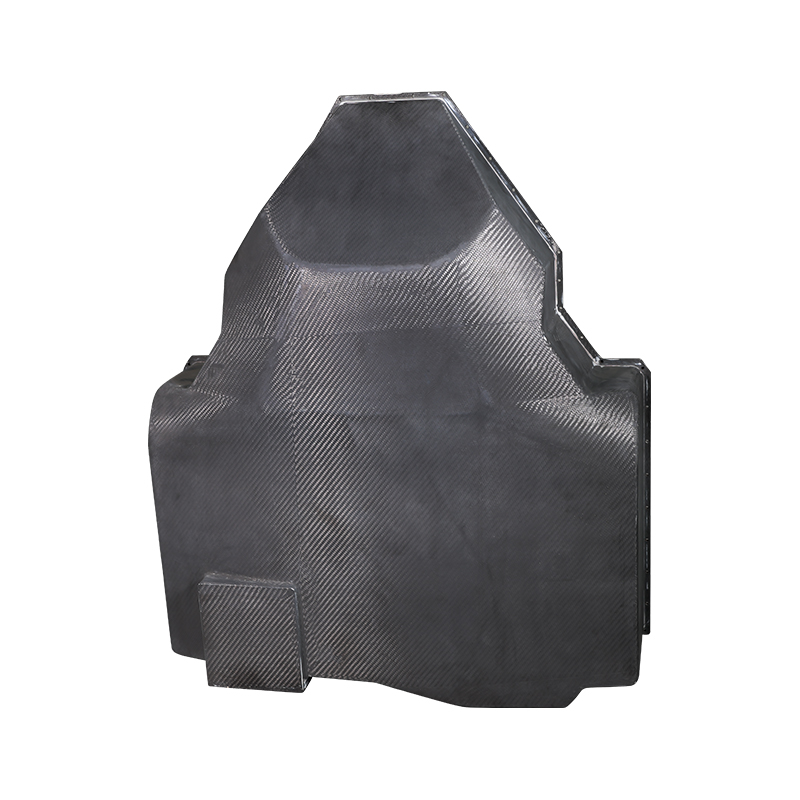

Capotă externă a capotei pentru dronă din fibră de carbon

Poate reduce greutatea structurii aeronavei cu aproximativ 15% ~ 20% și poate crește sarcina efectivă; De asemenea, poate simplifica echipamentul de proces UAV, poate reduce volumul de muncă de asamblare, poate scurta ciclul de fabricație și poate reduce costul întregului ciclu de viață al întregului avion. Parametrii pot fi personalizați.

Contactaţi-ne
Anterior：Tren de aterizare pentru vehicule aeriene fără pilot (UAV) din fibră de carbonUrmătorul：Coajă de drone din fibră de carbon
domeniu de aplicare
CAPACITATE EXTERNĂ UAV · GRĂ AEROSPAȚIALĂ
Capotă externă a capotei pentru dronă din fibră de carbon
Greutate (tipic) 42-68g
Grosimea peretelui 0,6-1,2 mm
Temp. de serviciu -40 până la 110°C
Prezentare structurală
Copertina din fibră de carbon preimpregnată fabricată prin turnare de metal asortată sau întărire în autoclavă. Țesătură twill Toray T700 3K cu rășină epoxidică de înaltă rezistență. Modul de tracțiune 65 GPa, rezistență la încovoiere 750 MPa. Proiectat pentru DJI M300, Mavic 3, Matrice și cadre FPV personalizate. Distanța internă concepută pentru modulul GPS, IMU și cablurile de interfață pentru sarcina utilă. Rezistivitatea suprafeței 10-100 ohmi pe pătrat pentru protecție ESD.
Tipul fibrei Toray T700SC 3K 2x2 twill
Sistem de rășină Epoxidic (Tg 135°C)
Volumul fibrelor 57-62 la sută
Finisaj de suprafață Luciu (GU 90) sau mat
Puncte de montare Piulițe încorporate M2.5 / M3
1
Avantajele de bază
  • Reducerea masei: cu 70% mai usoara decat copertina din aluminiu, cu 50% mai usoara decat PC-ABS cu aceeasi rigiditate
  • Transparența semnalului: pierderea transmisiei RF sub 0,3 dB la 2,4 GHz și 5,8 GHz (acoperire neconductivă aplicată)
  • Rezistență la impact: Fără propagare a fisurilor după o cădere de 500 g de la 1,5 m pe beton
2
Parametri dimensionali
  • Interval de lungime: 55-120 mm (în funcție de corpul aeronavei)
  • Gama de latime: 45-95 mm
  • Gama de inaltime: 25-55 mm
  • Toleranță: plus/minus 0,15 mm pe suprafețele de montare
  • Unghi de aspirare: 2 până la 3 grade pentru deformare
3
Rezistenta mediului
  • Rezistență UV: 500 de ore QUV cu reținere a luciului de peste 85%.
  • Absorbția umidității: mai puțin de 0,1% după 7 zile de imersie
  • Rezistență chimică: neafectată de combustibil, ulei și solvenți de curățare standard
Note de integrare și asamblare
Șuruburile de montare ar trebui să utilizeze șaibe din nailon pentru a preveni coroziunea galvanică între carbonul și cel din aluminiu.
Găuri pre-găurite diametru 2,2 mm pentru șuruburi M2; unghi de înclinare 100 de grade pentru montaj la nivel.
Canal de garnitură EMI disponibil pentru ecranare împotriva interferențelor electromagnetice de la modulele ESC.
Fantele de ventilație pot fi integrate în timpul turnării pentru fluxul de aer de răcire a bateriei sau ESC.
Matricea de compatibilitate
Compatibil cu DJI M300 RTK, M350, Mavic 3 Enterprise, Autel EVO II și cadre FPV personalizate de la 7 la 10 inchi.
Designul ușii de acces la sarcina utilă disponibil pentru mecanismul de cădere sau proeminența secundară a camerei.
Decupaje personalizate pentru antene (SMA, u.FL) și porturi USB/HDMI acceptate cu MOQ 50 unități.
Protocol de manipulare și întreținere
01. Curățare — Folosiți alcool izopropilic (70 la sută) cu o cârpă fără scame. Nu scufundați în lichid.
02. Inspecție — Verificați pentru delaminare prin test de robinet înainte de fiecare zbor. Sunetul plictisitor indică separare.
03. Reparații — Fisuri mici umplute cu rășină epoxidică. Înlocuiți capacul dacă daunele cauzate de impact depășesc 15 mm lungimea fisurii.
04. Depozitare — A se păstra departe de lumina directă a soarelui când nu este utilizat. Stratul transparent UV prelungește durata de viață la 2.000 de ore de zbor.
Aplicații tipice
Drone de inspecție industrială UAV-uri pentru pulverizare agricolă Avioane de căutare și salvare Huse pentru curse FPV freestyle Incinte platforme de cartografiere LiDAR
Fibra de carbon blochează semnalul GPS?
Fibra de carbon neacoperită atenuează semnalele RF. Copertinele noastre includ un strat de suprafață neconductiv (fibră de sticlă sau gel coat) care reduce pierderea semnalului la sub 0,5 dB, permițând recepția GPS și telemetrie fără antene externe.
Altitudine maximă de funcționare și temperatură
Altitudine până la 7.000 m. Temperatura de funcționare continuă -30°C până la 85°C. Expunere pe termen scurt la 110°C (lumina directă a soarelui pe suprafețe întunecate).
Costul matriței personalizate și timpul de livrare
Matriță din aluminiu: 1.800-2.500 USD, timp de livrare 25-30 de zile. Eșantion de copertine furnizate în termen de 5 zile de la finalizarea matriței.
i Toate copertinele sunt inspectate 100% prin CMM pentru toleranța poziției găurii. Rapoartele de testare pe lot includ Tg, volumul de fibre și inspecția vizuală conform IPC-A-600. Marca OEM (gravura laser) disponibilă.
