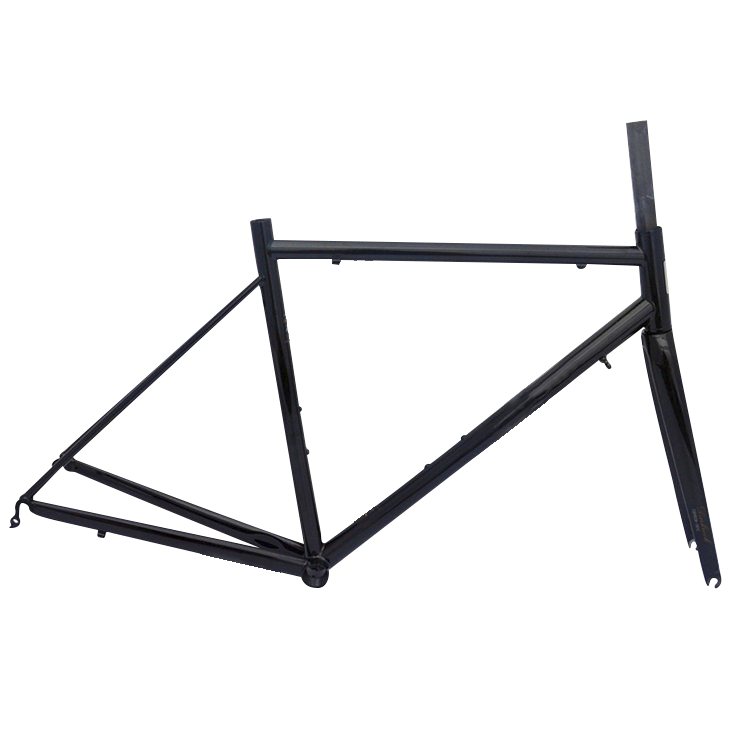

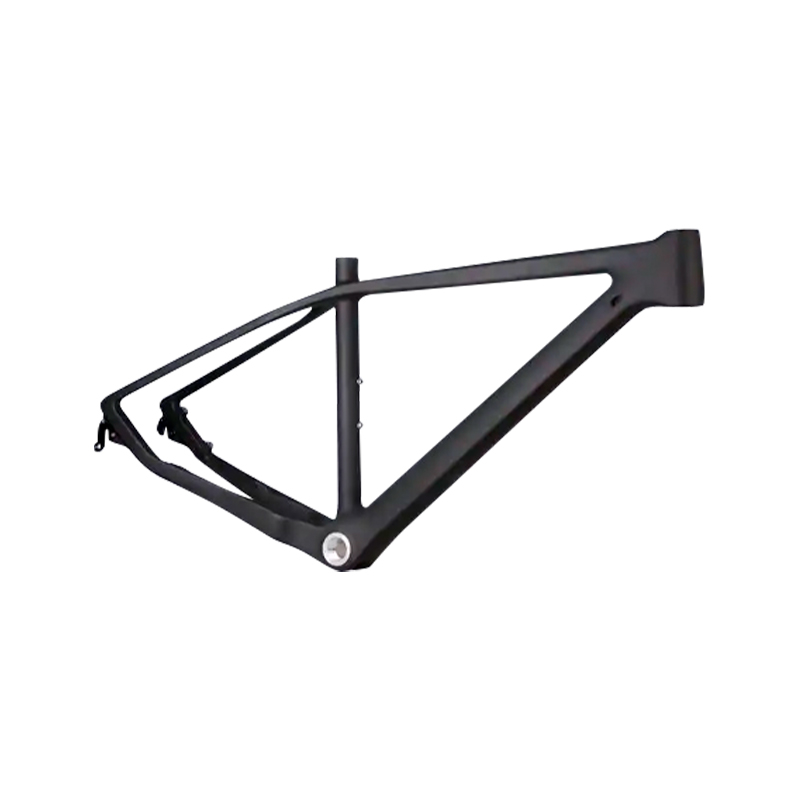

Cadru de biciclete din fibra de carbon

Cadrele de biciclete din fibră de carbon sunt formate din straturi de fibră de carbon (straturi de fibră de carbon țesute) încorporate într-o matrice de rășină epoxidice. Fibra de carbon îi conferă rezistență, iar rășina o leagă. Majoritatea ramelor sunt realizate din mai multe straturi de material din fibră de carbon/rășină (numit „prepreg”), cu diferite grade și direcții luate în considerare în diferite locații din cadru.
Avantaje:

  • Raport ridicat rigiditate-greutate;
  • Formabilitate îmbunătățită;
  • Capabil să fie turnat în profile tubulare aerodinamice.
Contactaţi-ne
Anterior：Plăcuță ușoară de înaltă rezistență la coroziuneUrmătorul：Paleta Pickleball ușoară din fibră de carbon
domeniu de aplicare
Produse - Fibră de carbon
Rezistența la încovoiere MPa 700-900
Rezistența la tracțiune MPa 300-400
Rezistenta la compresiune MPa 150-250
Modulul de elasticitate GPA 200-300
Densități g/cm 3 1.8
MONOCCOC · MODUL ÎNALT
Cadru de biciclete din fibra de carbon
Construcție monococă folosind preimpregnat din fibră de carbon Toray T700, T800 și M40J cu turnare interioară EPS. Gama de greutate a cadrului 850–1150 g (mărimea M, versiunea cu frână cu disc). Program de întindere conceput pentru distribuția anizotropă a rigidității: rigiditate laterală a tubului de direcție 120 N·m/° (standard EN 14781), rigiditate la torsiune a pedalierului 180 N·m/° sub 50 N·m cuplul introdus. Toleranță de aliniere a abandonului ± 0,5 mm, concentricitatea carcasei BB86 prin presare în 0,05 mm.
Greutate (M) 850–1150g
Rigiditatea BB 180 N·m/°
Offset furcă 43–48 mm
◆
Avantaje structurale
  • → Raport specific de rigiditate: 105–120 kN·m/kg, depășind aluminiu 6061 (25 kN·m/kg) și oțel (20–22 kN·m/kg) sub masă egală.
  • → Amortizarea vibrațiilor: Coeficientul modal de amortizare 0,025–0,035 la 50–200 Hz, reducând transmiterea vibrațiilor rutiere la punctele de contact.
  • → Rezistenta la impact: Performanța testului de cădere conform EN 14766: nicio fractură structurală după căderea a 22 kg de la 450 mm înălțime.
  • → Rezistenta la coroziune: Neafectat de transpirație, pulverizare cu sare sau expunere la UV (testat conform ASTM B117, 500 de ore).
◆
Date geometrice și de aranjare
Lungimea chainstay 405–425 mm (în funcție de dimensiune)
Unghiul tubului de direcție 71°–73,5°
Scădere pedalier 65–75 mm
Fracția de volum a fibrelor 58% – 65%
Număr de straturi (zona DT) 12–18 straturi (orientare 0°/45°/90°)
01
Validare mecanică
Test de oboseală conform ISO 4210-6: 100.000 de cicluri la o sarcină de 1.200 N aplicată pedalelor, fără propagare a fisurilor. Impact tub de direcție: sarcină statică de 18 kN fără defecțiune.
02
Suprafata si finisaj
Finisaj mat UD, twill lucios sau carbon brut. Grosimea stratului transparent 40–60 μm, stabilă la UV cu îngălbenire ΔE < 1,5 după 500 de ore QUV.
03
Compatibilitate
Tub de direcție conic (1-1/8” până la 1-1/2”), pedalier filetat BB86-92 sau T47, frână cu disc flat mount (rotor 160/140 mm), ax traversant 12x100/12x142 mm.
⚙
Segmente de aplicație
Curse rutiere Endurance/Gran Fondo Pietriș pentru toate drumurile Ciclism pe pista Conversie e-bike (certificat)
▸ Specificații de asamblare și cuplu
  • Șuruburi placa frontală a tijei: 5–6 N·m (pastă de asamblare de carbon necesară pe tubul de direcție)
  • Cupe de pedalier: 40–50 N·m (filetat) / fixarea prin presare necesită Loctite 641
  • Șuruburi etrier de frână cu disc: 8–10 N·m (rezistență medie de blocare a filetului)
  • Umeraș schimbător: 3–4 N·m, compatibil UDH tip bară înlocuibilă
▸ Note de întreținere și manipulare
  • Evitați fixarea pe tubul superior sau pe tubul scaunului; utilizați clema pentru suport de lucru numai pe tija șa.
  • Verificați pentru delaminare după accident utilizând testul de atingere a monedei (schimbarea sonoră a înălțimii indică separarea).
  • Nu depășiți 8 N·m pe orice componentă de interfață din carbon fără șaibă sau limitator de cuplu.
  • Temperatura de depozitare -10°C până la 50°C, evitați contactul direct cu acetona sau lichidul de frână.
ⓘ
Limita maximă de greutate a călărețului
120 kg (inclusiv treapta) pentru variante de drum/pietriș; 150 kg pentru versiunea certificată e-bike ranforsată.
ⓘ
Acoperire de garanție pentru vopsea
2 ani împotriva delaminarii sau peelingului stratului transparent. Așchii de piatră nu sunt acoperite.
ⓘ
Di2/EPS rutare internă
Compatibil cu Shimano Di2, SRAM AXS, Campagnolo EPS. Canale interne pentru 4 fire.
! Certificat ISO 4210-6. Numărul de serie al lotului pentru trasabilitate. Layup optimizat pentru o greutate de 75 kg; personalizare disponibilă pentru reglarea rigidității.
